IMPREGNADORAS DE VERNIZ
Para que servem:
As Impregnadoras de verniz são câmaras de vácuo e pressão industriais utilizadas para aplicação de resina dielétrica em motores e estatores elétricos mediante processo VPI. Sendo superior aos processos de imersão e gotejamento, o processo VPI (Vacuum-Pressure Impregnation) é de extrema relevância na manutenção de motores elétricos, pois garante garante-se que não haverá nem ar e nem umidade “presos” na bobinagem; proporcionando também maior rigidez ao bobinado, o que elimina vibrações e melhora a dissipação de calor. O uso do processo VPI é central para a manutenção de motores de média e alta tensão.
imagens tirada nos clientes*
imagens tirada nos clientes*
imagens tirada nos clientes*
Modelos de
Impregnadoras

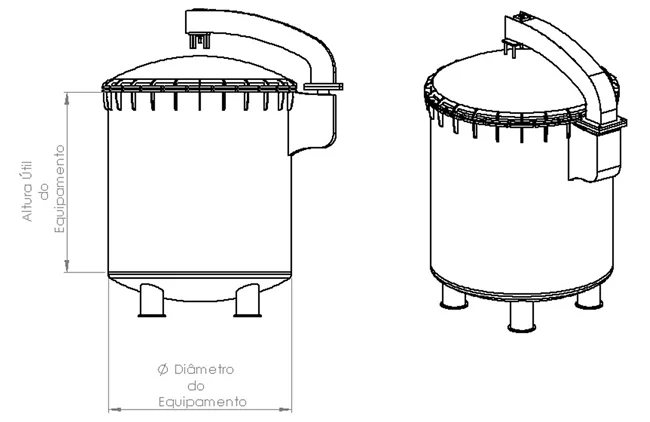

| MODELO | DIÂMETRO [MM] | ALTURA [MM] |
|---|---|---|
| VPI-900 | 900 | 1000 |
| VPI-1300 | 1300 | 1800 |
| VPI-1600 | 1600 | 2000 |
| VPI-2000 | 2000 | 2000 |
| VPI-2000_G | 2000 | 3000 |
| VPI-2300 | 2300 | 2500 |
| VPI-2500 | 2500 | 2500 |
| VPI-2500_G | 2500 | 3000 |
| VPI-3000 | 3000 | 3500 |
| VPI-3000_G | 3000 | 4000 |
Modelos padrões de estufas industriais fabricadas pela Pacholok.
Como funciona:
À pressão ambiente, a tampa é aberta verticalmente e basculada para a lateral mediante um braço mecânico que realiza o levantamento da tampa. A rotação para o lado é realizada manualmente, de forma suave.
1)Pré-Aquecimento: Comece aquecendo o motor em uma estufa a 60ºC.
2)Vácuo: Coloque o motor na impregnadora, que vai criar um vácuo de até 740 mmHg. Deixe no vácuo por uma hora.
3)Pressão: Após isso, o vácuo será “quebrado”, ou seja, será reintroduzido o ar do ambiente na câmara da impregnadora. Após ocorrer o equilíbrio de pressão do ambiente e da pressão interna da impregnadora será aplicado uma pressão positiva de 3 a 5 bar durante um tempo de até 4 horas, esse tempo será determinado pela tensão do motor.
Esse processo garante que a resina dielétrica penetre profundamente e de forma homogênea nas bobinas do motor, eliminando qualquer ar ou umidade residual.
É crucial para garantir a eficácia do processo de impregnação, aumentando a durabilidade e eficiência do motor.
4)Finalização: Retire a pressão para finalizar o processo, abra a tampa da impregnadora e retire o seu motor.
